SB-A型組合式軸系結構設計實驗箱
一、概述
組合式軸系結構設計實驗箱采用組合設計原理 ，適用于機械設計 、機械創新設計等課程開設軸系拆散與結構分析 、組合創新設計等設計性、綜合性實驗 。是機械設計與創新實驗室的重要設備
二、主要技術特點 ：
1、具備開設軸系結構設計和軸系結構分析兩大項實驗功能,對培養學生的機械設計能力具有明顯的效果
2、由8類4 0種1 6 8件零件組成的實驗箱,能方便地組合出數十種軸系結構方案,具有內容系統,方案多樣的特點 。
3、零件用鋁合金精加工制成,質量優良 。
4、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計
5、實驗箱可供4 - 6人使用 。
三、主要技術參數
外形尺寸：580×360×160mm；
重 量：約25 kg。
四、實驗項目
1 . 軸系結構拆裝實訓
2 . 軸系結構分析
3 . 軸系組合設計

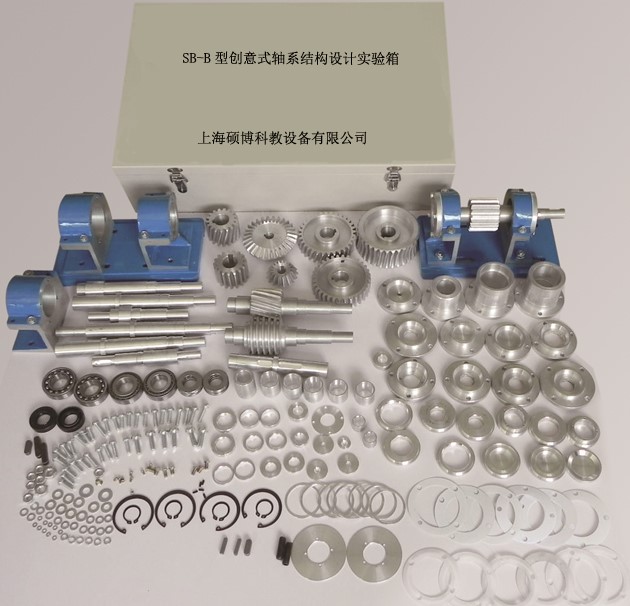

SB-B型軸系結構組合設計實驗箱
一、主要特點：
1、軸系結構組合設計實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；
2、零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解
3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。
4、基本零件中共有68種125件，另配有標準件8類166件，
5、能方便地組合出數三十一種軸系結構方案，具有內容系統，方案多樣的優點。
6、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
7、實驗箱可供5-7人使用。
二、實驗內容：
1、單級齒輪減速器輸入軸設計
2、二級齒輪減速器輸入軸設計
3、二級齒輪減速器中間軸設計
4、蝸輪蝸桿輸入軸設計
5、錐齒輪減速器輸入軸設計
6、齒輪傳動的軸系設計
三、實驗臺主要技術參數：
1、實驗零件采用鋁合金制作氧化處理.除軸承，緊固件螺絲
2、試驗箱外形尺寸： 580x360x160.0.1mm鈑金制作磷化烤漆
2：重量：約20KG
四、隨機配置：
1、使用說明書：1份
2、實驗指導書：1份
3、隨機工具：1套
|
