SBSKB-07M-3A型數控銑床電氣控制與維修考核實訓裝置
功能說明：
⊙獨特的一體化結構設計，使得各單元功能更清晰，便于完整的了解數控系統的組成，柜式結構更方便編程與參數的調試；
⊙全開放式結構電氣安裝板，更方便直觀的了解電氣安裝與布局設計；
⊙模塊化組合設計，更方便各類型項目的教學實訓；
數控控制臺布局的獨特特點：
1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。底部裝有4只萬向輪，方便移動。
2、柜體上面部分是控制臺的主控制狀態顯示區，包括設備電源、電壓狀態及其它開關等。
3、柜體中右部安裝有二扇外開式透明防護門，有專用鑰匙鎖上確保設備防塵及人身安全，電氣柜內的電氣安裝板上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電器排布與選型完全按照現行的數控機床一致模式。
數控控制臺技術性能：
1、輸入電源：三相五線制380V交流電源；
2、漏電保護：漏電動作電流≤30mA；具有接地保護；
3、工作環境：溫度-100～400C；
4、整機功耗：≤8KW；
5、考核柜尺寸：1000×800×1800mm；
6、數控系統可選配：FANUC、SINUMERIK、GSK、SB、WA、HNC等；
7、故障考核標配為：SB-888型數控機床智能考核系統；
8、在3A型基礎上可選配：
SB-761精密型三坐標實訓設備(3B型)；
SB-762半實物型數控銑床實訓設備(3C型)；
SB-763A實物型160數控銑床實訓設備(3D型)；
SB-765A實物型240數控銑床實訓設備(3E型)；
SB-765B實物型7130/32數控銑床實訓設備(3F型)；
SB-766實物型535A高速數控銑床實訓設備(3H型)；

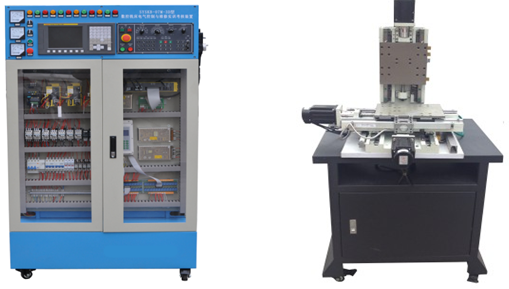

SBSKB-07M-3A型實物效果圖

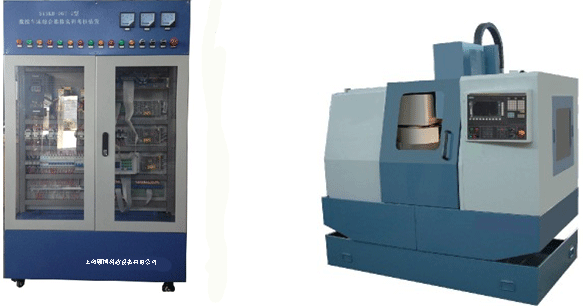

SBSKB-07M-3B型實物效果圖

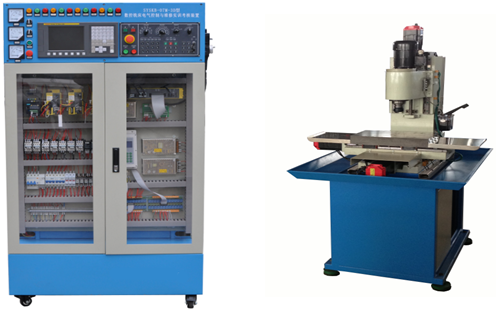

SBSKB-07M-3C型實物效果圖

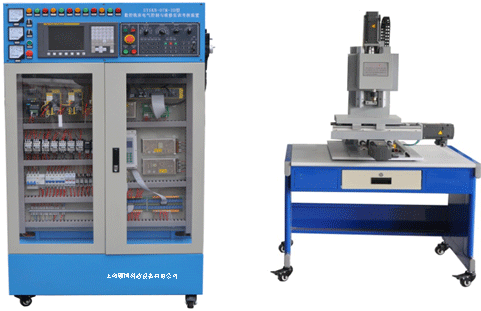

SBSKB-07M-3D型實物效果圖

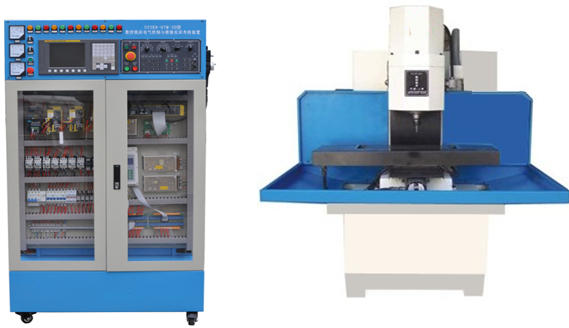

SBSKB-07M-3E型實物效果圖
SBSKB-07M-3F型銑床/加工中心實物效果圖

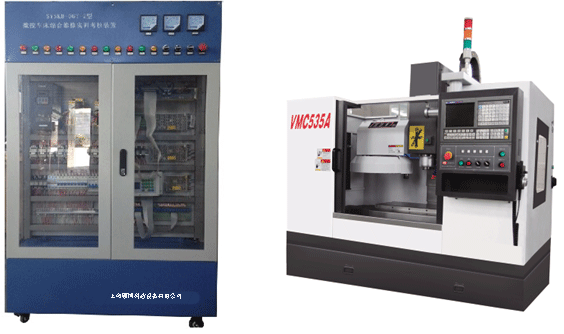

SBSKB-07M-3H型銑床/加工中心實物效果圖
