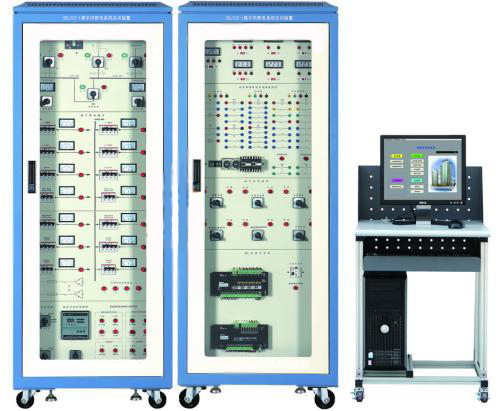

SBLYGZ-1樓宇供配電系統實訓裝置（LON總線型）
一、樓宇供配電系統概述
樓宇供配電系統實訓設備能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。
樓宇供配電實訓設備能滿足"智能建筑"、"建筑電氣"、"樓宇自動化"等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、樓宇供配電系統特點
1.采用樓宇中典型供配電形式
2.采用DDC采集控制模塊實現對配電系統中各類數據的采集與開關控制
3.采用先進LonWorks總線通信協議組網，具有典型的代表性
4.配備上位機監控系統，可實時監控供配電網絡結構
三、樓宇供配電技術參數
1.輸入電源：三相四線～380V±10% 50Hz
2.環境溫度：-10℃～+45℃
3.裝置容量：＜5kVA
4.安全保護：具有漏電保護
四、樓宇供配電實訓項目
1.儀表設備實訓項目
(1)常用配電設備認知與應用
(2)電量傳感器認知與應用
2.線路安裝、調試和運行
(1)智能建筑的供電運行線路組建與操作
(2)典型樓層配電運行線路組建與操作
(3)供配電系統中運行線路狀態的現場監測、抄表和控制
3.供配電自動化設備認知和運行控制
(1)備自投聯動運行控制和調試
(2)應急電源配電線路運行和聯動控制
(3)配電線路功率因數補償運行控制
4.供配電系統綜合控制運行
(1)供配電監控系統運行調度
(2)與消防自動報警系統的聯動控制
五、樓宇供配電系統基本配置
1.控制屏柜
由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
2.下位機系統
下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。
3.上位機監控系統
配備監控系統軟件，實現對供配電系統的遠程監控，實現斷路器的消防聯動控制，各線路電量參數的監視。
六、樓宇供配電實訓設備配置清單
|
樓宇供配電系統綜合實訓裝置（LON總線型） |
|||||
|
供配電部分 |
|||||
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
塑殼斷路器 |
HUM1-63L-40A 3P |
只 |
1 |
|
|
2 |
漏電開關 |
DZ47LE32 10A 1P+N |
只 |
1 |
|
|
3 |
指示燈 |
直徑16mm，圓頭 AC220V 紅 |
只 |
42 |
|
|
4 |
指示燈 |
直徑16mm，圓頭 AC220V 綠 |
只 |
4 |
|
|
5 |
帶燈按鈕 |
直徑16mm，圓頭 AC220V 紅，自鎖 |
只 |
8 |
|
|
6 |
按鈕 |
直徑16mm，圓頭 紅，自鎖 |
只 |
3 |
|
|
7 |
萬能轉換開關 |
LW8，自復位型3檔 |
只 |
4 |
|
|
8 |
萬能轉換開關 |
LW8，電壓切換 |
只 |
2 |
|
|
9 |
萬能轉換開關 |
LW8，5檔 |
只 |
1 |
|
|
10 |
萬能轉換開關 |
LW8，3檔 |
只 |
7 |
|
|
11 |
萬能轉換開關 |
LW8，5檔 |
只 |
1 |
|
|
12 |
無功補償控制器 |
JKL5CF 4組、單相 |
只 |
1 |
|
|
13 |
電力電容 |
1uF/450V |
只 |
2 |
|
|
14 |
電力電容 |
2.2uF/450V |
只 |
1 |
|
|
15 |
電力電容 |
4.7uF/450V |
只 |
1 |
|
|
16 |
電壓表 |
85L17 450V |
只 |
2 |
|
|
17 |
電流表 |
85L17 1A |
只 |
5 |
|
|
18 |
電流表 |
85L17 5A |
只 |
5 |
|
|
19 |
電流表 |
85L17 10A |
只 |
4 |
|
|
20 |
微型斷路器 |
HUM18-63 3P |
只 |
14 |
|
|
21 |
輔助觸頭 |
HUM18-F |
只 |
14 |
|
|
22 |
分勵脫扣器 |
HUM18-FL |
只 |
10 |
|
|
23 |
光字牌 |
AC220V |
只 |
6 |
|
|
24 |
法蘭電阻 |
1000Ω/100W |
只 |
1 |
|
|
25 |
法蘭電阻 |
500Ω/200W |
只 |
2 |
|
|
26 |
法蘭電阻 |
700Ω/250W |
只 |
2 |
|
|
27 |
法蘭電阻 |
1000Ω/75W |
只 |
2 |
|
|
28 |
法蘭電阻 |
300Ω/150W |
只 |
2 |
|
|
29 |
電感 |
950mH/0.45A |
只 |
1 |
|
|
30 |
電感 |
1000mH/0.4A |
只 |
1 |
|
|
31 |
電感 |
1100mH/0.25A |
只 |
2 |
|
|
32 |
電感 |
1300mH/0.5A |
只 |
2 |
|
|
33 |
電感 |
1400mH/0.3A |
只 |
2 |
|
|
34 |
透明中繼 |
220V，14腳 |
只 |
2 |
|
|
35 |
時間繼電器 |
JSZ3 220V通電延時10S |
只 |
2 |
|
|
36 |
交流接觸器 |
CJX2-0910 AC220V |
|
2 |
|
|
37 |
DDC |
德意安7501 7502 |
只 |
2 |
|
|
38 |
Lown卡 |
|
只 |
1 |
|
|
39 |
電流采集模塊 |
24路-modbus |
只 |
1 |
|
|
40 |
電力智能儀表 |
modbus |
只 |
1 |
|
|
41 |
PLC |
CPU124 |
只 |
1 |
|
|
42 |
柜體 |
|
只 |
1 |
|
|
43 |
電腦桌 |
|
只 |
1 |
|
|
